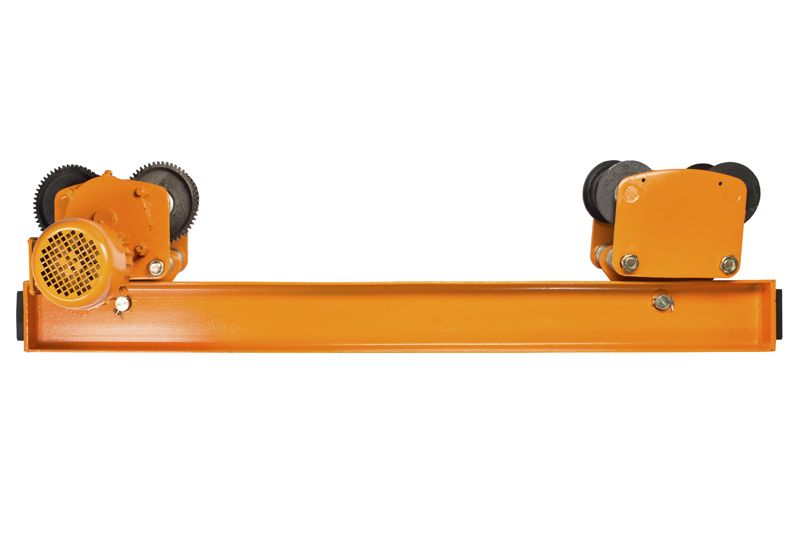

Балка концевая подвесная 2т 2,2м 18М-24М TOR PRO

Балки концевые подвесные серии TOR PRO (тип Т) — это неотъемлемая составная часть мостового крана, представляющая собой стальную балку определенной длины, оснащенную подвесными ходовыми тележками (кошками) для перемещения по подкрановой двутавровой балке. В отличие от опорных балок, тележки подвесного типа охватывают нижние полки двутавра. Одна из тележек оснащена электроприводом для механизированного перемещения крана вдоль пролета. В средней части концевой балки монтируется пролетная балка, которая, в свою очередь, несет грузоподъемный механизм (электрическую таль). Для удобства транспортировки балки могут поставляться в разобранном виде.

Где применяется?

• Промышленные цеха и производственные линии: в составе однобалочных мостовых кранов для перемещения заготовок, деталей и готовой продукции.
• Складские комплексы и ангары: для механизации погрузо-разгрузочных работ на складах металлов, стройматериалов и крупногабаритных изделий.
• Монтажные площадки: при сборке временных или стационарных грузоподъемных систем на строительных объектах.
• Ремонтные мастерские и СТО: для обслуживания тяжелой техники, выемки и установки агрегатов.

Основные преимущества:

• Наличие электропривода: Одна из ходовых тележек оснащена электродвигателем, что обеспечивает плавное и контролируемое перемещение крана вдоль пролета со скоростью 20 м/мин, снижая физическую нагрузку на оператора.
• Надежная стальная конструкция: Балка изготовлена из прочного стального профиля, рассчитанного на длительную эксплуатацию под номинальной нагрузкой без остаточных деформаций.
• Универсальность и масштабируемость: Широкий выбор длин балок и грузоподъемностей позволяет точно адаптировать кран под геометрию конкретного цеха или склада.
• Совместимость со стандартными путями: Рассчитаны на работу с двутавровыми балками по ГОСТ 19425-74 (от 18М до 45М).
• Простота монтажа и обслуживания: Конструкция предусматривает легкий доступ к узлам для проведения регламентных работ.

Модельный ряд и технические характеристики: Представленный ассортимент охватывает грузоподъемность от 1 до 10 тонн и длину балки от 1,2 до 3,0 метров.
Общие технические параметры для всех моделей:
Скорость передвижения: 20 м/мин.
Напряжение питания: 380 В, 50 Гц, 3-фазное.
Режим работы (ПВ): 25%.
Число включений в час: 120.
Степень защиты электрооборудования: IP44.

Принцип выбора: При подборе подвесной концевой балки TOR PRO необходимо учитывать три ключевых фактора:
Грузоподъемность и длина пролета: Длина балки (параметр "А") выбирается исходя из требуемой ширины кранового пролета. Грузоподъемность балки должна быть равна или превышать суммарную массу поднимаемого груза, электрической тали и грузозахватных приспособлений.
Совместимость с подкрановым путем: Обязательно сверяйте номер двутавровой балки, по которой будет перемещаться кран, с диапазоном, указанным в паспорте для выбранной модели (например, для 1–3 т это 18М–24М, для 5–10 т — 24М–45М).
Регламент технического обслуживания: Критически важным условием долговечности оборудования является ежемесячная смазка открытого редуктора ходовой тележки твердыми сортами смазки (литол, солидол или графитовая смазка) во избежание преждевременного стирания металла и заклинивания механизма. Также необходимо регулярно проверять состояние подшипников колес, надежность фиксирующих болтов и отсутствие перекосов при движении. Строгое соблюдение этих требований гарантирует долгий и безаварийный срок службы оборудования.
